Tabhairt isteach táirge

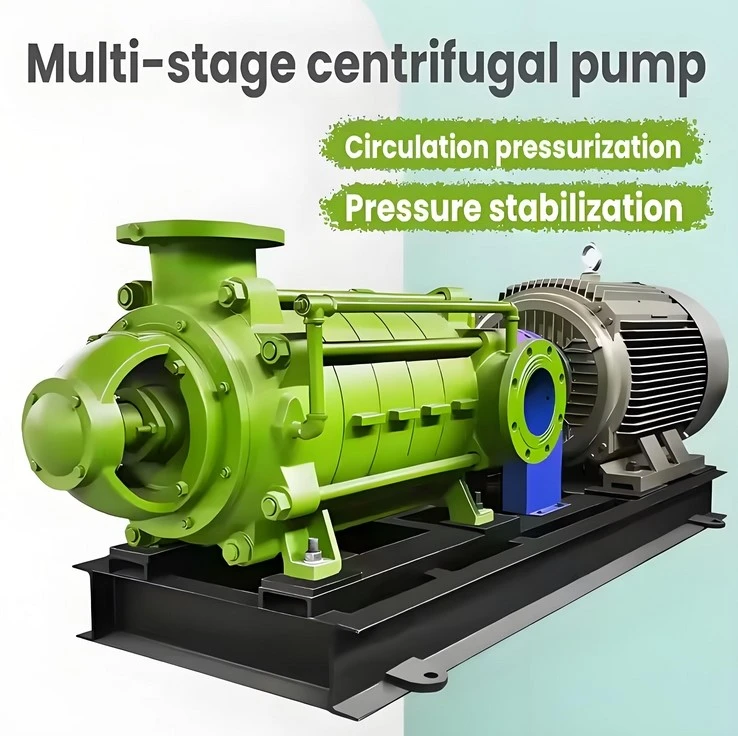

Is caidéal lártheifeacha é an caidéal stáitse il - a chomhcheanglaíonn na rannóga ionraoin agus asraonta leis an lár -chuid trí slata nasctha. Féadann sé brú uisce aschuir an -ard a bheith aige agus fórsa lártheifeacha a bhaint amach trí uainíocht an impeller, rud a bhainfidh an t -ábhar amach. Nuair a shroicheann an dlús gáis raon oibre an chaidéil fholús mheicniúil, baintear é agus baintear amach é de réir a chéile i bhfolús ard.
Tuigeann an caidéal céim il - súchán, comhbhrú agus sceite trí athruithe ar an toirt seomra caidéil. Dá bhrí sin, is caidéal lártheifeacha é le toirt athraitheach.
Tá na caidéil chéime il - deartha agus optamaithe ag ríomhairí. Tá neart teicniúil, taithí táirgthe saibhir agus modhanna braite foirfe ag an gcuideachta táirgthe, rud a chinntíonn caighdeán cobhsaí agus iontaofa na dtáirgí. Il -{- caidéil chéime, cothrománach, il -shúchán il {- céim, caidéil lártheifeacha deighilte. Tá na tréithe a bhaineann le héifeachtúlacht ard, raon feidhmíochta leathan, oibriú sábháilte agus cobhsaí, torann íseal, saol fada seirbhíse agus suiteáil agus cothabháil áisiúil. Úsáidtear iad chun uisce soiléir nó leachtanna eile a iompar le hairíonna fisiceacha agus ceimiceacha cosúil le huisce. Is féidir iad a úsáid freisin chun uisce te, olaí, meáin chreimneacha nó scríobacha a iompar trí ábhar na gcomhpháirteanna sreafa a athrú, an fhoirm ina saothraítear rónta agus córas fuaraithe a chur leis. Cloíonn na táirgí leis an JB/T1051 - 93 "foirm agus paraiméadair bhunúsacha de chaighdeán caidéil lártheifeacha uisce ilchéime".
Aschur Ard -Cheann: Is féidir an ceann a choigeartú go solúbtha trí líon na gcéimeanna impeller a athrú, ag freastal ar riachtanais na gcoinníollacha oibre éagsúla. Mar shampla, is é 1.5 MPa an ceann céim - den chaidéal de chineál DG, agus nuair a chumraítear é le 12 chéim, sroicheann an brú asraon 18 MPa, atá oiriúnach do sholáthar uisce i bhfoirgnimh ard -, draenáil i mianaigh, agus cásanna eile.
Éifeachtúlacht ard agus coigilt fuinnimh: Déantar dearadh an chainéil sreafa a bharrfheabhsú trí theicneolaíocht CFD, agus mar thoradh air sin tá méadú ar éifeachtúlacht 5% go 8% i gcomparáid le caidéil thraidisiúnta. Mar shampla, is féidir leis na caidéil sraith 25GDL éifeachtúlacht 68% go 82% a bhaint amach faoi choinníollacha rátáilte, rud a laghdaíonn go mór ídiú fuinnimh oibriúcháin.
Struchtúr Dlúth: Cuireann an dearadh ingearach ar chumas an ionraoin agus an asraon a shocrú go báúil, ag laghdú an spáis urláir os cionn 40%. Is féidir an mótar a nascadh go díreach le haghaidh suiteáil lasmuigh, ag fáil réidh leis an ngá atá le seomra caidéil, agus an costas tógála a laghdú 30%.
Oibriú iontaofa: Baineann an séala meicniúil modúlach amach náid sceitheadh. Úsáideann an tionól imthacaí skf ard - teocht {- imthacaí frithsheasmhacha, le saol seirbhíse níos mó ná 80,000 uair an chloig. Cuireann an dearadh leagan amach siméadrach deireadh le fórsaí aiseach, agus déantar an fórsa aiseach atá fágtha a chothromú ar ais - go {- imthacaí ar ais. Tá an luach creathaidh níos lú ná nó cothrom le 0.05mm.
D, DM, DF, DY, DG Tá sraith caidéal cothrománach, singil - trí shúchán, il -- céim, caidéil lártheifeacha rannacha. Is éard atá iontu ná éifeachtúlacht ard, raon feidhmíochta leathan, oibriú sábháilte agus cobhsaí, torann íseal, saol fada seirbhíse, agus suiteáil agus cothabháil áisiúil. Úsáidtear iad chun uisce soiléir nó leachtanna eile a iompar le hairíonna fisiceacha agus ceimiceacha cosúil le huisce. Is féidir iad a úsáid freisin chun uisce te, olaí, meáin chreimneacha nó scríobacha a iompar trí ábhar comhpháirteanna sreafa na caidéil, an fhoirm ina saothraítear, agus córas fuaraithe a chur leis. Comhlíonann na táirgí an JB/T1051 - 93 caighdeánach agus paraiméadair bhunúsacha de chaidéil lártheifeacha uisce ilchéime ilchéime ".
D: Oiriúnach chun uisce soiléir nó leachtanna eile a iompar le hairíonna fisiceacha agus ceimiceacha cosúil le huisce glan, le raon teochta de 0 ~ +80 céim. Tá ionraoin shúchán an chaidéil cothrománach agus tá an t -asraon scaoilte ingearach suas.
DM: Oiriúnach chun leachtanna a iompar ina bhfuil méid beag cáithníní soladacha agus le hairíonna fisiceacha agus ceimiceacha cosúil le huisce glan, le raon teochta de 0 ~ +80 céim. Tá ionraoin shúchán an chaidéil cothrománach agus tá an t -asraon scaoilte ingearach suas.
DG: Oiriúnach chun uisce soiléir nó leachtanna eile a iompar le hairíonna fisiceacha agus ceimiceacha cosúil le huisce glan, le raon teochta de -20 céim ~ 150 céim. Tá ionraoin agus asraon urscaoilte an chaidéil ingearach suas ingearach.
DY: Oiriúnach chun táirgí peitriliam nó leachtanna eile atá cosúil le huisce a iompar, le raon teochta céim -20 ~ +400 céim. Tá ionraoin agus asraon urscaoilte an chaidéil ingearach suas ingearach.
Df: oiriúnach chun neamh - soladach - a iompar {- ina bhfuil leachtanna creimneacha, le raon teochta céim -20 ~ +150 céim. Tá ionraoin agus asraon urscaoilte an chaidéil ingearach suas ingearach.
Cur síos ar tháirgí
Multi {- Céim a úsáidtear go príomha le haghaidh soláthar uisce agus draenáil i bhfoirgnimh ard -uirbeacha - foirgnimh, chomh maith le húsáid uisce cosanta dóiteáin; le haghaidh soláthar uisce i monarchana, mianaigh, agus áiteanna eile; le haghaidh iompar fada {- uisce; le haghaidh úsáid uisce i bpróisis táirgthe agus i gcúrsaíocht; le haghaidh téamh, aeráil, agus cúrsaíocht aerchóirithe; agus le haghaidh úsáid uisce tí, etc.
1. Tá caidéil lártheifeacha céimeacha cothrománacha - Céim oiriúnach chun uisce agus substaintí soiléire a chur in iúl le hairíonna fisiceacha agus ceimiceacha cosúil le huisce glan. Ní sháraíonn na substaintí dothuaslagtha soladacha sa mheán 0.1% de thoirt an aonaid, agus tá méid na gcáithníní níos lú ná nó cothrom le 2 mm.
2. Teocht an mheáin le haghaidh caidéil chothrománacha il -- Céim lártheifeacha: -15 céim go 80 céim.
3. Brú Oibre na n -il -chothrománach - caidéil lártheifeacha stáitse: brú an chórais níos lú ná nó cothrom le 3.0 MPa.
Is é sin: an brú córais=brú ionraoin + brú le linn oibriú caidéil níos lú ná nó cothrom le 3.0 MPa.
Ba chóir go mbeadh an teocht chomhthimpeallach níos ísle ná 40 céim, agus níor cheart go mbeadh an taiseachas coibhneasta níos mó ná 95%.
5. Ós rud é go bhfuil na príomh -chomhpháirteanna den chineál seo caidéil déanta as iarann teilgthe, níor cheart go mbeadh creimeadh láidir ag an meán atá á iompar.
TABHAIR FAOI DEARA: Má tá cáithníní fíneáil sa mheán nó má tá creimeadh láidir ann, féach na rialacháin ábhartha le do thoil.
Anailís struchtúrach
Tá an caidéal stáitse il - comhdhéanta den chuid is mó de cheithre chuid: stator, rótar, imthacaí agus séala seafta:
1. Is éard atá sa chuid stator den chaidéal céim - den chuid is mó ná an chuid shúchán, an lár -alt, an t -alt urscaoilte agus na veaineanna treorach, agus déantar é a chlampáil le chéile trí bholgs a theannadh chun an seomra oibre a chruthú. Is iondúil go ndéantar an caidéal D - a shúchán go cothrománach agus go scaoiltear go hingearach é; Nuair a úsáidtear é le haghaidh instealladh uisce sa pháirc ola, tá an t -ionraoin agus an t -asraon caidéil aníos go hingearach. Tá an t -urscaoileadh agus an t -inlet aníos go hingearach ag an gcaidéal céim DG - il -{-.
2. Is éard atá sa chuid rótair den chaidéal céim - den chuid is mó ná an seafta, an impeller, an diosca cothromaíochta agus an muinchille seafta. Déantar an fórsa aiseach a chothromú leis an diosca cothromaíochta.
3. Is éard atá i gceist le hiompraíocht an chaidéil chéime - den chuid is mó ná an corp imthacaí, an clúdach agus an clúdach imthacaí, agus tá an t -imthacaí bealaithe le ramhar nó ola tanaí.
4. Glacann séala seafta an chaidéil chéime - le séala pacála bog, atá comhdhéanta den chuid is mó den chuid inlet uisce séala uisce agus an corp ina saothraítear rónta ar an gclúdach eireaball, an pacáil, an fáinne coinneála uisce, etc. Tagann uisce séala uisce an d - de chineál caidéil sa phumpáil sa chaidéal sa chaidéal. Tagann an t -uisce séala uisce den chaidéal cineál DG - ó sholáthar uisce seachtrach.
5. rothlú an chaidéil chéime -. Tá an caidéal á thiomáint go díreach ag an bpríomh -mover trí chúpláil leaisteach. Ó pheirspictíocht an phríomh -ghluaisneoir, rothlaíonn na caidéil deiseal. Is iad na caidéil chineálacha D agus DG - ná aon chaidéil lárnacha deighilte -. Úsáidtear iad chun uisce soiléir a iompar (ina bhfuil eisíontais níos lú ná 1% agus méid na gcáithníní níos lú ná 0.1mm) nó leachtanna eile le hairíonna fisiceacha agus ceimiceacha cosúil le huisce. Tagann an t -uisce séala uisce den chaidéal d {- ón uisce brú sa chaidéal. Tagann an t -uisce séala uisce den chaidéal cineál DG - ó sholáthar uisce seachtrach.
6.
1. Tagraíonn caidéal stáitse amháin - do chaidéal nach bhfuil ach aon impeller amháin aige, agus níl an ceann uasta ach 125 méadar;
2. Tagraíonn caidéal stáitse il - do chaidéal le dhá impellers nó níos mó, agus is féidir leis an gceann uasta 1000 méadar a bhaint amach;
3. Nuair a bhíonn an ceann is gá de na caidéil níos lú ná 125 méadar, is féidir an rogha idir caidéal stáitse {- nó caidéal céim amháin a dhéanamh bunaithe ar fhachtóirí amhail achar an tseomra caidéil, praghas caidéil (il {- go ginearálta tá caidéil chéime níos mó ná caidéil theicneolaíochta, le caidéil chéime, le caidéil stáitse, le caidéil stáitse, le caidéil na teicneolaíochta, le caidéil na teicneolaíochta, le caidéil na teicneolaíochta, le caidéil na caidéil, le caidéil stáitse, de na caidéil a chur chun cinn, Is féidir le caidéil impeller céim amháin an ceann a mhéadú trí luas an chaidéil a mhéadú, agus is féidir leo caidéil chéime - a athsholáthar, ach tá an praghas beagán níos airde. Nótaí le haghaidh Aird
Ní mór na caidéil a roinnt ina dhá ghné: leictreach agus meicniúil. Maidir leis an ngné mheicniúil, ní gá ach na taifid chothabhála roimhe seo a aisghabháil agus iad a chur i gcomparáid leis an scéal a dhéanamh amach. Ansin, don ghné leictreach, is gá cumhacht gach mótar caidéil a bheith ar eolas agat agus tuiscint áirithe a bheith aige ar a chóras rialaithe.
Ceisteanna CCanna
01. Cén chaoi a bhfuil an táirge suiteáilte?
.
(3) Bain úsáid as tomhsaire leibhéal chun leibhéal an bhoinn a sheiceáil. Tar éis an leibhéalta, laghdaigh na boltaí ancaire le stroighin agus líon an bonn le sciodar stroighne. Tar éis an stroighne a thriomú, athsheiceáil an leibhéal.
(4) Nuair a bhíonn cumhacht an aonaid mór, chun iompar a éascú, is féidir an caidéal, an mótar agus an bonn a phacáistiú ar leithligh. Sa chás seo, ní mór don úsáideoir an t -aonad caidéil féin a shuiteáil agus a choigeartú. Seo a leanas an modh:
a. Glan an salachar ar phlána tacaíochta an bhoinn, cosa na caidéil agus cosa an mhótair, agus cuir na caidéil agus an mótar ar an mbonn.
b. Déan an seafta caidéil a leibhéalú, tar éis leibhéalú, na scriúnna a dhéanamh níos doichte go cuí chun gluaiseacht a chosc.
d. Coigeartaigh an bhearna idir an dá chúpláil le bheith thart ar 5mm, agus seiceáil an bhfuil lárlínte na seafta mótair agus an seafta caidéil ag an am céanna. Is é an modh ná leibhéal a chur ar na cúpláin, agus ba chóir go mbeadh ciorcail sheachtracha an dá chúpláil leibhéal leis an leibhéal. Mura bhfuil siad comhuaineach, ba chóir suíomhanna coibhneasta an mhótair nó an chaidéil a choigeartú, nó ba chóir bileoga tanaí a úsáid le haghaidh coigeartaithe;
E. Chun cruinneas na suiteála a sheiceáil, déan an bhearna idir an dá phlána cúplála a thomhas ag roinnt suíomhanna éagsúla ar imlíne na gcúplála le tomhsaire. Níor chóir go mbeadh na difríochtaí bearna uasta agus íosta maidir le plánaí na gcúplála níos mó ná 0.3mm. Níor chóir go mbeadh an difríocht idir foircinn uachtaracha agus íochtaracha nó ar chlé agus ar dheis de na línte lár níos mó ná 0.1mm.
(5) Nuair nach bhfuil bonn feistithe ar an aonad, ní mór é a shuiteáil go díreach ar an mbunús. Tá an modh cosúil le 4, ach ba cheart níos mó airde a thabhairt ar an gceartú.
02. Cad iad na réamhchúraimí le haghaidh suiteála?
2. Le linn na suiteála, ní mór na boltaí ancaire a ghéarú, agus ba chóir na caidéil a iniúchadh go rialta chun é a chosc ó scaoileadh, ionas go seachnófar creathadh dian nuair a thosaíonn agus go dtéann an caidéal i bhfeidhm ar a fheidhmíocht.
3. Sula suiteálann tú na caidéil, seiceáil go cúramach an bhfuil aon rudaí crua ann (mar shampla clocha, gaineamh iarainn, etc.) i gcosán sreafa an chaidéil a d'fhéadfadh tionchar a imirt ar oibriú na gcaidéal, chun damáiste do na comhpháirteanna sreafa a chosc nuair a bhíonn an caidéal ag rith.
4. Ar mhaithe le cothabháil agus sábháilteacht úsáide, suiteáil comhla rialaithe ar phíopaí ionraoin agus asraonta na caidéil, agus suiteáil tomhsaire brú in aice leis an ionraoin agus an t -asraon caidéil. Le haghaidh caidéal ceann ard -, chun casúr uisce a chosc, ba chóir comhla seiceála a shuiteáil freisin roimh an gcomhla asraon chun déileáil le timpistí de bharr caillteanas tobann cumhachta agus cásanna eile, rud a chinntíonn go bhfeidhmíonn an caidéal ag an riocht is fearr agus ag síneadh le saol seirbhíse na caidéil.
5. Nuair a úsáidtear an caidéal i gcásanna le ceann súite, ba chóir comhla bun a shuiteáil, agus níor chóir go mbeadh an iomarca bends ag an bpíblíne ionraoin.
03. Cad é a léiríonn an uimhir mhúnla?
1) D280-43/84×5
"D" {- Léiríonn il {- céim, súchán aonair, caidéal uisce lártheifeacha deighilte.
Is ionann "280" - agus ráta sreafa an chaidéil (m3/h).
Is ionann "43" {- agus an ceann aonair {- de na caidéil.
Is ionann "84" - agus an bhliain.
Is ionann "5" - agus líon na gcéimeanna.
2) D80-30×5
"D" {- Léiríonn il {- céim, súchán aonair, caidéal uisce lártheifeacha deighilte.
Is ionann "80" - agus trastomhas ionraoin (mm) na caidéil.
Is ionann "30" - agus an ceann céim amháin {- de na caidéil.
Is ionann "5" - agus líon na gcéimeanna.
Níl sna caidéil a léirítear sa mhodh seo ach D80-30.
3) 150D30×5
Is ionann "150" - agus trastomhas ionraoin (mm) na caidéil.
"D" {- Léiríonn il {- céim, súchán aonair, caidéal uisce lártheifeacha deighilte.
Is ionann "30" {- agus an ceann singil {- de na caidéil.
Is ionann "5" - agus líon na gcéimeanna.
04. Conas a chothabháil agus aire a thabhairt dó?
1. Glan an limistéar timpeall na caidéil.
2. Cuir ramhar cailciam - leis na himthacaí. Rothlaigh an rótar de láimh agus seiceáil an bhfuil aon ghreamú nó cuimilte ann.
3. Tástáil Cuir tús leis an mótar agus seiceáil an bhfuil an treo uainíochta mótair ag teacht le treo na caidéil.
4. Oscail an comhla vent ag flange an asraon agus líon na caidéil le huisce, nó bain úsáid as caidéal folúis chun uisce a tharraingt isteach.
5. Dún an comhla geata ar an bpíopa scaoilte agus an coileach brú -thomhas.
6. Tar éis an obair thuas a chríochnú, cuir tús leis an mótar, oscail an coileach brú -thomhas.
7. Nuair a rothlaíonn an caidéal ag an ngnáthluas agus nuair a thaispeántar an brú a léirítear leis an mbrúbhrú, oscail an coileach i bhfolús agus osclaíonn sé de réir a chéile an comhla geata asraon go dtí go sroichtear an brú riachtanach.
8. Le linn na hoibríochta, ní rachaidh teocht na n -imthacaí caidéil thar an teocht chomhthimpeallach faoi 35 céim, agus ní rachaidh an teocht uasta teorann thar 75 céim. Gach 500 uair an chloig, bain úsáid as gunna brú ard - chun ramhar a instealladh isteach sna himthacaí.
9. Ba chóir go mbeadh an gnáthráta sceite sa seomra pacála nó sa seomra rónta 30-60 titeann in aghaidh an nóiméid. Coigeartaigh comhbhrú an chlúdaigh phacála nó an chlúdaigh róin mheicniúil ag am ar bith.
10. Seiceáil go rialta an cúpláil agus tabhair aird ar ardú teochta na n -imthacaí.
11. Nuair a stopann na caidéil, roghnaigh an comhla geata a dhúnadh ar an bpíopa asraon, dún an coileach brú -bhrú; Stop an mótar, ansin dún an coileach brú -bhrú.
12. Nuair a fhaightear torann neamhghnácha le linn uainíocht an chaidéil, stop an meaisín láithreach chun an chúis a sheiceáil.
13. I séasúr fuar an gheimhridh, má stoptar an caidéal uisce go sealadach, déan na cnónna cearnóga a dhísciú ar an rannóg ionraoin. Drain an t -uisce carntha chun reo agus scoilteadh na caidéil a sheachaint.
14. Má tá laghdú suntasach tagtha ar shreabhadh agus ar bhrú na caidéil tar éis úsáid fhada - úsáid téarma, dí -chomhdhlúthú na caidéil agus é a iniúchadh, cuir na codanna caite in ionad.
Nuair a bhíonn an caidéal uisce le húsáid ar feadh i bhfad agus nach bhfuil sé in úsáid, déan é a dhí -chomhdhlúthú, triomaigh an t -uisce ar na codanna caidéil, bain meirge agus scála, cuir frith -ola i bhfeidhm, agus cuir isteach é i gceart le haghaidh stórála.
05. Cad iad na mífheidhmeanna coitianta?
Teipeann ar an gcaidéal uisce uisce a tharraingt. Téann na leideanna den thomhsaire brú agus an tomhsaire i bhfolús go foirtil. CUSPÓIR:
1. Instealladh Uisce neamhleor . 2. Aeir sceitheadh ag pointe nasctha na píblíne agus an ionstraim . 3. airde an -shúchán.
Réiteach:
1. Seiceáil an bhfuil an comhla bun ag sceitheadh agus cuir níos mó uisce leis . 2. an limistéar sceite . 3. a laghdú an airde shúchán.
Locht 2
Ní tharraingíonn an caidéal uisce agus léiríonn an tomhsaire folúis folús ard.
Cúis: 1. Ní osclaítear an comhla bun nó déantar é a chrochadh . 2. Tá friotaíocht na píblíne shúchán ró -ard . 3. Tá an scagaire greamaithe.
Réiteach: 1. Seiceáil an comhla bun . 2. Cuir an píopa súchán . 3. Glan an scagaire.
Locht 3
Tá brú ar an tomhas brú ach ní scaoiltear aon uisce.
Cúis: 1. Tá friotaíocht an phíobáin asraonta ró -ard . 2. Tá an treo uainíochta mícheart . 3. Ní osclaítear an comhla píopa asraon . 4. Tá an impeller greamaithe.
Réiteach: 1. Seiceáil nó gearr an phíblíne . 2. Seiceáil an mótar. Coigeartaigh iad go frithpháirteach . 3. Oscail an comhla asraon . 4. Bain an salachar sa impeller.
Locht 4
Ní féidir an ráta sreafa deartha a bhaint amach.
Cúis: Tá an t -aer sucked i . 2. Tá an leibhéal uisce íseal agus níl an doimhneacht faoi uisce leordhóthanach . 3. Tá ábhar eachtrach ag cur bac ar an impeller . 4. Tá an chuid rótair caite go mór.
Réiteach: 1. Seiceáil an limistéar sceite agus deireadh a chur leis . 2. an phíblíne shúchán a leathnú agus an doimhneacht faoi uisce a dhoimhniú . 3. Bain an t -ábhar eachtrach agus déan é a dhíspreagadh as . 4. Cuir an fáinne séalaithe in ionad.
Locht 5
Úsáideann an caidéal cumhacht iomarcach.
Cúis: 1. Tá an pacáil ró -bhrúite agus róthéamh . 2. tá an ráta sreafa ró -mhór {. 3. Tá cuimilte idir an chuid rothlach agus an cásáil . 4. Tá an caidéal imthacaí caite . 5. Is é an seafta caidéil Bent.
Réiteach: 1. Scíth a ligean ar an mbrú pacála go cuí . 2. Laghdaigh céim oscailte an chomhla geata {. 3. Coigeartaigh suíomh an chuid rothlach agus an cásáil . 4. in ionad an imthacaí . 5. in ionad nó coigeartaigh.
Locht 6
Creathann an caidéal níos mó.
Cúis: 1. Tá baolach sa chuid áitiúil den impeller . 2. Déantar damáiste don impeller {. 3. Tá an ráta sreafa ró -bheag . 4. Níl an seafta caidéil comhlárnach leis an mótar . 5. Déantar damáiste don imthacaí {. 6. aeir a mheastar a bheith measctha.
Réiteach: 1. Bain an t -ábhar eachtrach . 2. in ionad an impeller . 3. Oscail an comhla asraon beagán {. 4. ag ailíniú ag pointe seasta . 5. Athraigh an suíomh súchán agus feabhsóidh sé an phíoblíne shúchán.
