Caidéal Uisce Leictreach Caidéal Leictreach Centrifugal Multistage

Tá an caidéal stáitse il - deartha agus optamaithe ag an ríomhaire, agus tá neart teicniúil, taithí táirgthe saibhir agus modhanna tástála foirfe ag an gcuideachta táirgthe, rud a chinntíonn caighdeán cobhsaí agus iontaofa an táirge. Il -{- caidéil chéime, cothrománach, il -shúchán il - céim, caidéil lártheifeacha deighilte. Tá na tréithe a bhaineann le héifeachtúlacht ard, raon feidhmíochta leathan, oibriú sábháilte agus cobhsaí, torann íseal, saol fada seirbhíse, agus suiteáil agus cothabháil áisiúil. Úsáidtear iad chun uisce soiléir nó leachtanna eile a iompar le hairíonna fisiceacha agus ceimiceacha cosúil le huisce. Is féidir iad a úsáid freisin chun uisce te, ola, ola creimneach nó scríobach a iompar trí ábhar na gcomhpháirteanna sliocht sreafa a athrú, an fhoirm ina saothraítear rónta agus córas fuaraithe a chur leis. Leanann an táirge an JB/T1051 - 93 Caighdeán "Caighdeánach agus Paraiméadair bhunúsacha de chaidéil lártheifeacha uisce ilchéime".
Anailís struchtúrach
Is éard atá sa chaidéal stáitse il - ná ceithre chuid den chuid is mó: stator, rótar, imthacaí agus séala seafta:
1. Is é an chuid stator den chaidéal stáitse il - ná an chuid shúchán, an t -alt meánach, an t -alt urscaoilte agus na veaineanna treorach den chuid is mó, agus déantar na rannóga a chlampáil le chéile trí boltaí a theannadh chun an seomra oibre a dhéanamh. Maidir le caidéil chineáil d {-, déantar iad a shú isteach go cothrománach go ginearálta agus scaoiltear go hingearach iad; Nuair a úsáidtear é le haghaidh instealladh uisce i bpáirceanna ola, tá an t -ionraoin agus an t -asraon caidéil go léir aníos go hingearach. Le haghaidh dg {- clóscríobh caidéil chéime {-, tá an t -asraon agus an t -ionraoin aníos go hingearach.
2. Tá an chuid rótair den chaidéal stáitse il - comhdhéanta den chuid is mó den seafta, den impeller, den diosca cothromaíochta agus den muinchille seafta. Déantar an fórsa aiseach a chothromú leis an diosca cothromaíochta.
3. Is éard atá i gceist le hiompraíocht an chaidéil chéime - go príomha ná corp imthacaí, clúdach agus clúdach imthacaí den chuid is mó, agus tá an t -imthacaí bealaithe le ramhar nó ola tanaí.
4. Glacann séala seafta an chaidéil chéime - le séala pacála bog, atá comhdhéanta den chuid is mó den uisce séala uisce ón rannóg shúchán agus an cás ina saothraítear rónta ar an gclúdach eireaball, an pacáil, an fáinne coimeádta uisce, etc. do D - caidéal caidéal, tagann an t -uisce sealbháin uisce ó an uisce sa chaidéal. Maidir le caidéil chineáil DG -, tagann an t -uisce séala uisce ó sholáthar uisce seachtrach.
5. rothlú an chaidéil chéime -. Tá an caidéal á thiomáint go díreach ag an bpríomh -mover trí chúpláil leaisteach. Ó pheirspictíocht an phríomh -ghluaisneoir, rothlaíonn na caidéil deiseal. D agus DG {- Is éard atá i gcaidéil chineálacha il -shúchán cothrománach il {- caidéil lártheifeacha deighilte. Úsáidtear iad chun uisce soiléir a iompar (ina bhfuil eisíontais níos lú ná 1% agus méid na gcáithníní níos lú ná 0.1mm) nó leachtanna eile le hairíonna fisiceacha agus ceimiceacha cosúil le huisce. D {- Úsáidtear caidéil chineálacha chun na meáin a iompar le teocht níos lú ná 100 céim, atá oiriúnach do dhraenáil mhianaigh, instealladh uisce páirce ola, soláthar agus draenáil uisce uirbeach agus draenáil in ócáidí éagsúla. Déantar caidéil insteallta uisce allamuigh ar ábhair éagsúla de réir creimeadh an mheáin. Úsáidtear caidéil chineáil DG {- chun na meáin a iompar le teocht níos lú ná 120 céim, atá oiriúnach d'uisce beatha coire éagsúla.

Is éard atá i mbunstruchtúr caidéil iltaobhaigh ná an t -alt ionraoin, an t -alt asraonta, an t -alt meánach, an clúdach eireaball, an impeller, an corp caidéil, an seafta caidéil, imthacaí, fáinne ina saothraítear rónta, bosca líonta, etc.
1. Is é an impeller an chuid lárnach den chaidéal multistage. Tá luas rothlach níos airde agus cumhacht níos mó aige. Tá ról mór ag na lanna ar an impeller. Roimh an Tionól, ní mór don impeller tástáil iarmhéid statach a dhéanamh. Ba chóir go mbeadh dromchlaí istigh agus seachtracha an impeller réidh chun caillteanas cuimilte sreafa uisce a laghdú.
2. Tugtar an casing caidéil ar an rannóg ionraoin, ar an rannóg asraonta, agus ar an lár -chuid. Feidhmíonn sé mar phríomhchorp na caidéil iltaobhaigh, ag soláthar tacaíochta agus fosúcháin, agus ag nascadh leis an lúibín tacaíochta.
3. Is é feidhm na seafta caidéil an seafta caidéil a cheangal leis an mótar trí chúpláil, ag tarchur an chasmhóiminte ón mótar go dtí an impeller. Dá bhrí sin, is é an phríomhghné é chun fuinneamh meicniúil a tharchur.
4. Is comhpháirteanna iad imthacaí a thacaíonn leis an seafta caidéil agus a dhéantar as imthacaí rollta nó as imthacaí sleamhnáin. Baineann imthacaí rollta úsáid as im mar an bealaidh agus ba chóir iad a líonadh go cuí, go ginearálta 2/3 go 3/4 den toirt. Beidh an iomarca ina chúis le róthéamh, agus beidh torann agus róthéamh mar thoradh ar an iomarca agus beidh róthéamh ann agus beidh sé ina chúis le damáiste. Baineann imthacaí sleamhnáin úsáid as ola thrédhearcach mar an bealaidh, agus ba chóir go mbeadh an leibhéal ola ag an líne leibhéal ola. Tiocfaidh an iomarca ola amach ar feadh na seafta caidéil agus snámhóidh sé ar shiúl, agus beidh an iomarca mar thoradh ar an imthacaí róthéamh agus sruthán amach, agus mar thoradh air sin beidh timpistí ann. Le linn oibriú na caidéil uisce, is iondúil gurb é teocht an imthacaí an ceann is airde ag 85 céim Celsius, a oibríonn go ginearálta ag thart ar 60 céim Celsius. Má tá sé ró -ard, ba chóir an chúis a imscrúdú (cibé an bhfuil eisíontais ann, cibé an bhfuil an caighdeán ola dubh, cibé an bhfuil uisce ag dul isteach), agus ba cheart déileáil leis in am.
5. Tugtar an fáinne laghdaithe sceite ar an bhfáinne ina saothraítear rónta. Má tá an bhearna idir an t -ionraoin impeller agus an cásáil caidéil ró -mhór, cuirfidh sé uisce sa limistéar brú ard - na caidéil chun sreabhadh tríd an mbearna seo go dtí an t -achar brú íseal -, ag dul i bhfeidhm ar aschur uisce agus ar éifeachtúlacht na caidéil. Má tá an bhearna ró -bheag, cuirfidh sé frithchuimilt idir an impeller agus an cásáil caidéil, agus mar thoradh air sin caithfear é a chaitheamh. Chun an fhriotaíocht cúil a mhéadú agus chun sceitheadh ​​inmheánach a laghdú, agus chun moill a chur ar shaol seirbhíse an impeller agus an casing caidéil, tá fáinne ina saothraítear rónta ag an gcomhpháirt idir imeall inmheánach an chaidéil caidéil agus imeall seachtrach an impeller. Ba chóir an bhearna ina saothraítear rónta a choinneáil idir 0.25 agus 1.10 mm.
6. Tá an bosca líonta comhdhéanta den chuid is mó de phacáil, fáinne séala uisce, sorcóir pacála, clúdach pacála, agus píopa séala uisce. Is é príomhfheidhm an bhosca líonta an bhearna idir an cásáil caidéil agus an seafta caidéil a shéalú, ag cosc ​​uisce ó na caidéil agus an t -aer a chur isteach sa chaidéal. Coinníonn sé an folús taobh istigh den chaidéal. Nuair a bheidh an seafta caidéil agus an rub pacála i gcoinne a chéile agus a ghinfidh teas, coinneoidh an píopa séala uisce an t -uisce sa fáinne séala uisce chun an pacáil a fhuarú. Cinntíonn sé seo gnáthoibriú na caidéil. Dá bhrí sin, le linn na gnáth -iniúchadh ar an oibríocht caidéil, tá tábhacht ar leith ag baint leis an gcigireacht ar an mbosca líonta. Tar éis thart ar 600 uair an chloig oibríochta, ba chóir an pacáil a athsholáthar.
7. Caidéil iltaobhacha ar féidir leo na treoracha ionraoin agus asraonta a athrú

Is cineál caidéal lártheifeacha iad na caidéil stáitse il -, agus faigheann siad fórsa lártheifeacha freisin trí uainíocht an impeller chun ábhair a chur in iúl. Nuair a shroicheann dlús an gháis raon oibre an chaidéil fholús mheicniúil, bainfear é, agus dá bhrí sin ag baint amach folúis ard.

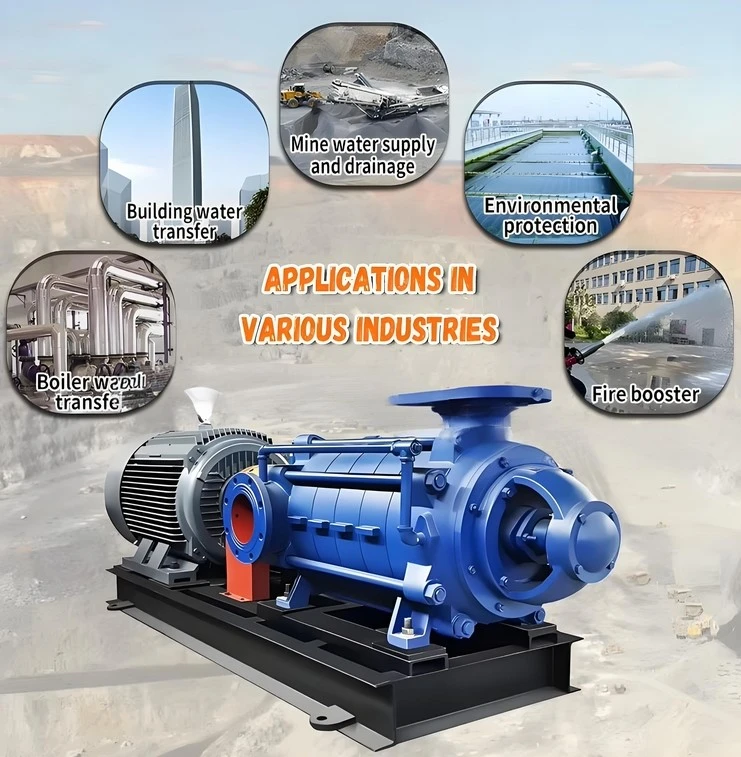

Is féidir úsáid a bhaint as caidéil stáitse il - i go leor earnálacha tionsclaíocha amhail peitriliam, tionscal ceimiceach, innealra, mianadóireacht, tionscal éadrom, leigheas, agus bia. I go leor próiseas táirgthe tionsclaíocha, amhail scagachán i bhfolús, soláthar uisce i bhfolús, beathú folúis, galú i bhfolús, tiúchan i bhfolús, ath -uisciú i bhfolús, agus i bhfolús degassing, cuirtear i bhfeidhm go forleathan caidéil chéime il -. Is féidir leo gáis inlasta agus phléascacha a bhaint, agus ina theannta sin, is féidir leo deannach agus uisce a bhaint - ina bhfuil gáis. Dá bhrí sin, tá cur i bhfeidhm caidéal fáinne uisce ag dul i méid.
